Vstup
rozhraní Serial ATA 3.1
rychlost 6 / 3 / 1.5 Gbit/s (SATA III / SATA II / SATA I)
konektor 13-pin SLIM SATA datový a napájecí samec
kompatibilita všechny SATA I / SATA II / SATA III řadiče
Výstup
rozhraní Serial ATA 3.1
konektor 22-pin SATA datový a napájecí samice
kompatibilita všechny SATA I / SATA II / SATA III disky
celková propustnost 6 Gbit/s teor. (dána SATA 6G vstupem)
Podporované zařízení
2.5" ano (SATA HDD/SSD)
3.5" -
5.25" -
max. kapacita disku všechny, bez omezení
max. výška 2.5" disku 9.5 mm
Podporované vlastnosti
boot z připojeného disku ano
automatická instalace ano
Plug and Play ano
Další vlastnosti
provedení hliník
bezšroubková montáž ano
indikace ano

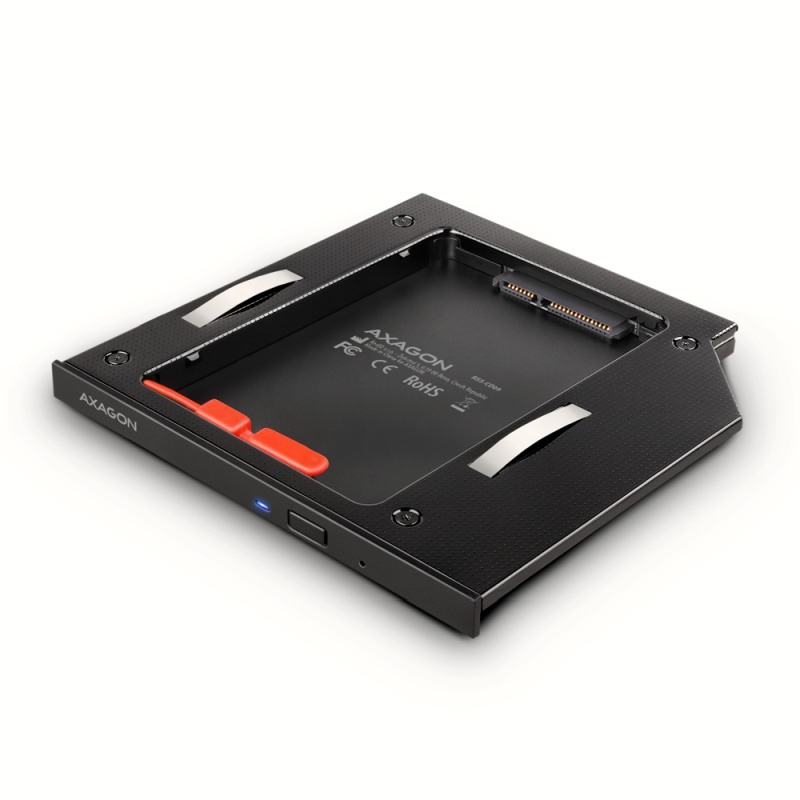

Interní rámeček AXAGON RSS-CD09 určený k montáži místo stávající CD/DVD mechaniky o výšce 9.5 mm. Je určen pro 2.5" SSD/HDD SATA disky. Snadno tak nahradíte optickou jednotku ve vašem notebooku pevným diskem.

Rozhraní SATA 6G dovolí užívat si rychlost moderních SSD disků až 6 Gb/s. Díky absenci složité elektroniky nezpomaluje rychlost přenosu dat a podporuje všechny moderní funkce např. TRIM. Tato redukce zajišťuje širokou kompatibilitu s různými značkami notebooků. ODD rámeček je možné nastavit pomocí dvojitého přepínače tak, že bude fungovat s většinou notebooků značek LENOVO, HP, DELL, ASUS, ACER, SONY, TOSHIBA a dalších.

Do rámečku je možné použít standardní SSD disky výšky 7 mm i pevné disky výšky 9.5 mm o rozměru 2.5". ODD caddy s osazeným diskem se chová jako standardní pevný disk v operačním systému i v BIOSu (UEFI). Vložením disku do redukce snadno přidáte interní 2.5" disk, kterým lze doplnit stávající disk v notebooku. Díky podpoře bootování lze přidáním 2.5" SSD disku výrazně zrychlit starší notebook.

Unikátní bezšroubkový systém uchycení disku je zajištěn pomocí gumové příchytky nebo pomocí gumových závitových vložek. Gumové vložky také pomáhají minimalizovat vibrace pevného disku. Kovové pružiny pomáhají fixovat adaptér v šachtě optické mechaniky. Kovové tělo rámečku je vyrobeno z hliníku a zajišťuje tak dokonalou mechanickou ochranu vloženého disku. Vestavěný HQ kondenzátor napomáhá stabilizovanému napájení SSD/HDD. Elegantní, vestavěná LED dioda indikuje vložení disku a přenos dat.

Součástí balení je také plastové čelo (záslepka) imitující čelo optické CD/DVD mechaniky. Na zadní části redukce je několik montážních otvorů pro zajištění rámečku v těle notebooku.

Vstup:
• Rozhraní SATA, kompatibilní se SATA 6G (SATA III), SATA 3G (SATA II) a SATA 1.5G (SATA I),
• 13 pinový (7+6) SLIM SATA datový a napájecí male konektor pro připojení do notebooku.

Výstup:
• Rozhraní SATA, kompatibilní se SATA 6G (SATA III), SATA 3G (SATA II) a SATA 1.5G (SATA I),
• podpora 2.5" SSD/HDD,
• max. kapacita disku - všechny bez omezení,
• max. výška 2.5" disku - 9.5 mm,
• standardní 22 pinový (7+15) SATA datový a napájecí female konektor pro 2.5" disky.

Další vlastnosti:
• Vyhovuje Serial ATA 3.1 specifikaci (SATA/600), přenosové rychlosti až 6 Gb/s (600 MB/s).
• Vyhovuje Serial ATA 2.0 specifikaci (SATA/300), přenosové rychlosti až 3 Gb/s (300 MB/s).
• Vyhovuje Serial ATA 1.0 specifikaci (SATA/150), přenosové rychlosti až 1.5 Gb/s (150 MB/s).
• Celková rychlost je dána typem vloženého disku a verzí SATA rozhraní optické mechaniky notebooku.
• Jde o čistě hardwarovou redukci, pro všechny operační systémy, žádné ovladače se neinstalují.
• Podpora bootování z disku v interním adaptéru.
• Plná podpora Plug and Play.
• Adaptér je napájen pomocí 6-pinového napájecího Slim SATA konektoru.
• Vestavěný HQ kondenzátor pro stabilizované napájení SSD/HDD.
• Rozměry rámečku odpovídají slim 5.25" pozici v notebooku.
• Hliníkové tělo pro ochranu disku a chlazení disku.

Další údaje:
• Rozměry adaptéru 128 x 127 x 9.5 mm.
• Hmotnost adaptéru 66 g (bez záslepky).

Upozornění:
Před výměnou je potřeba určit výšku původní optické mechaniky. RSS-CD09 je určen pro výšku 9.5 mm.

Balení obsahuje:
• ODD adaptér pro 2.5" SSD/HDD,
• 4 ks gumových vložek, plastový nástroj pro demontáž disku, šroubovák, plastové čelo (záslepka),
• tištěný multijazyčný manuál CZ / DE / DK / ENG / ESP / FIN / FR / GR / HR / HU / IT / NL / PL / PT / RO / RU / SK / SWE / BG / CN / TR / ARA,
• baleno v kartónové krabičce.
