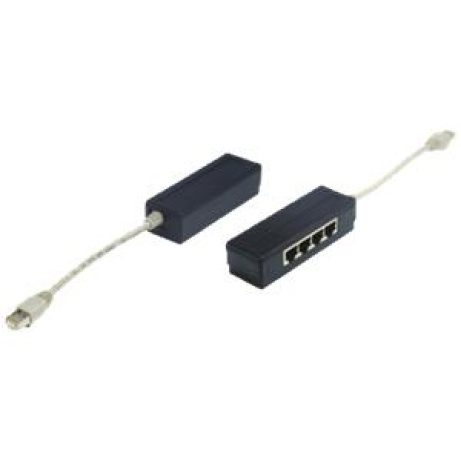

Pasivní ISDN adaptér DATACOM 1:4 slouží k duplikování (paralelní vyvedení) signálu z jednoho vstupního konektoru RJ45 (8 pinů) na čtyři výstupní porty RJ45 (rovněž 8 pinů).
Všechny výstupy jsou paralelně propojeny – vodiče 1 až 8 ze vstupu jsou vyvedeny 1:1 do všech čtyř výstupů.
Adaptér není aktivní síťový prvek a neplní funkci switche – výstupy nelze aktivně využívat současně.
Je určen pro digitální ISDN aplikace, např. pro rozvod signálu ze zařízení NT/NTBA do více zásuvek.
Stíněné provedení STP zajišťuje lepší odolnost vůči rušení, vhodné i do náročnějšího prostředí.

Vlastnosti:

Typ: Pasivní ISDN rozbočovač 1:4
Konektory: 1× RJ45 vstup, 4× RJ45 výstup
Zapojení: 1:1 (vodiče 1–8 propojeny na všech portech)
Kategorie: CAT5E
Stínění: STP (Screened Twisted Pair)
Použití: ISDN zařízení, NTBA, telefonní ústředny

Poznámka: Nejedná se o aktivní prvek (switch) – výstupy jsou propojeny paralelně a nelze je využívat aktivně v jednu chvíli současně.


Zapojení pinů:

RJ45M : 1-2-3-4-5-6-7-8

RJ45F1: 1-2-3-4-5-6-7-8
RJ45F2: 1-2-3-4-5-6-7-8
RJ45F3: 1-2-3-4-5-6-7-8
RJ45F4: 1-2-3-4-5-6-7-8


Barva: tělo (černá), kabel (šedá)
