Popis

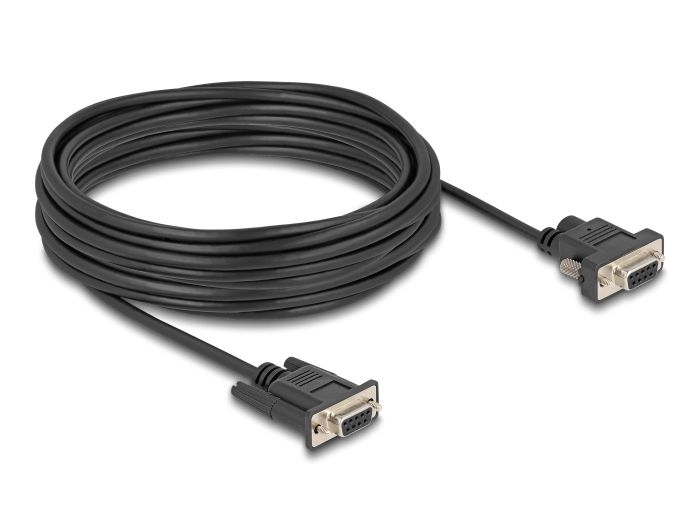

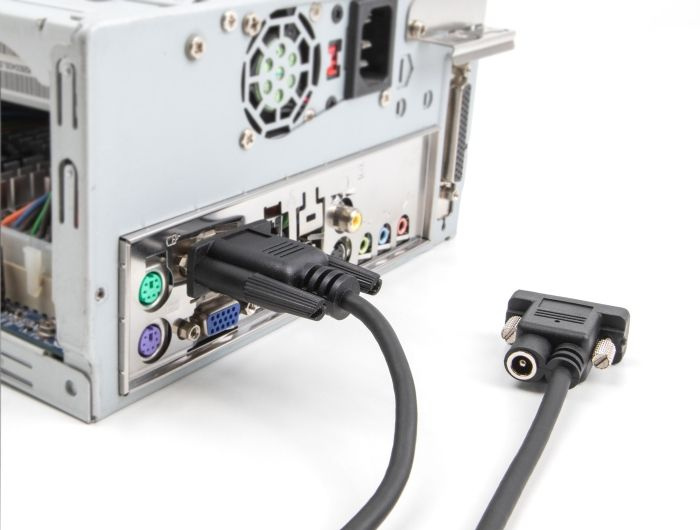

Tento sériový kabel D-Sub9 značky Delock umí napájet zařízení přes napájecí zdroj na pinu č. 9. Je vhodný pro systémy registračních pokladen (POS), tiskárny, čtečky čárových kódů atd.


Zdroj proudu
Zdroj napájení na zásuvce D-Sub9 kabelu RS-232 lze implementovat např. napájecím zdrojem a příslušnou stejnosměrnou přípojkou.


Technické detaily
Konektor:
1 x sériový D-Sub9 samice se šroubky (pin 9 není připojen)

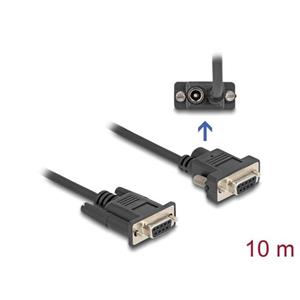

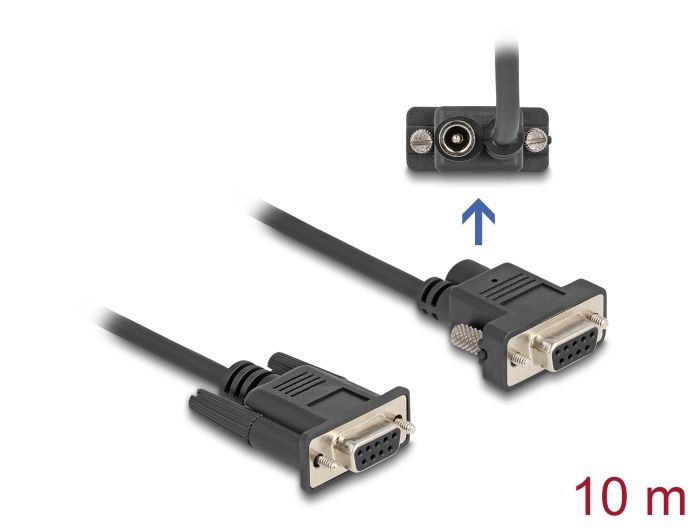

1 x sériový D-Sub9 samice se šroubky (na pinu 9 je stejnosměrné napájení)
1 x DC 5,5 x 2,1 mm samice
Signály: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
Přiřazení pinů: 1:1
Proud na pinu č. 9: max. 3 A
Průřez kabelu: 26 AWG
Izolátor: PVC
Barva: černá
Typ šroubku: #4-40 UNC
Průměr kabelu: cca. 4,5 mm

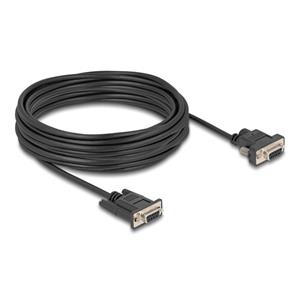

Délka kabelu včetně konektorů: cca. 10 m

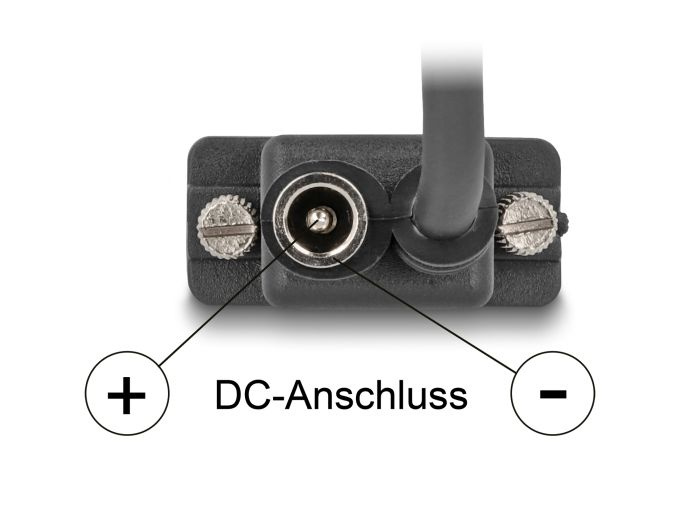

Specifikace napájecího konektoru
Vstup: Stejnosměrná DC zásuvka
Výstup: Zásuvka D-Sub, pin 9
Stínění venku, Plus uvnitř
Rozměry:
vnitřní: o cca. 2,1 mm
venkovní: o cca. 5,5 mm

Obsah balení
Kabel

Balení
Plastová taška se zipem
