BEZKONKURENČNÍ VÝKON
I při rychlém rozvoji technologií GIGABYTE stále drží krok s nejnovějšími trendy a přináší svým zákazníkům pokročilé funkce a nejnovější technologie. Základní desky řady GIGABYTE Z690 přicházejí s vylepšeným řešením napájení, nejnovějšími standardy úložných zařízení a vynikající konektivitou, aby umožnily optimalizovat výkon pro hraní her.
Chlazení
Chladiče překrývající MOSFETy
M.2 Thermal Guard II
2× více mědi v PCB
SMART FAN 6

POKROČILÁ KONSTRUKCE CHLAZENÍ
Nepřiškrcený výkon základních desek GIGABYTE řady Z690 je zajištěný inovativní a optimalizovanou konstrukcí chlazení, která zajišťuje nejlepší stabilitu procesoru, čipové sady a SSD a nízké teploty při plném zatížení v aplikacích a při hraní her.
LAN 2.5 GbE
USB3.2 Gen 2x2 Type-C®
AMP-UP Audio

PŘIPOJENÍ NOVÉ GENERACE
Základní desky GIGABYTE řady Z690 vám umožní maximální flexibilitu připojení a bleskovou rychlost přenosu dat díky síťové konektivitě a úložištím nadcházející generace.
RGB FUSION
UEFI BIOS
EasyTune
Nástroj System Information Viewer
DOKONALÁ ESTETIKA
Základní desky GIGABYTE jsou dodávány s řadou užitečných a intuitivních aplikací, které uživatelům pomáhají mít pod kontrolou každou vlastnost základní desky a umožňují používat přizpůsobitelné světelné efekty s mimořádnou estetikou tak, aby odpovídaly vaší jedinečné osobnosti.

Q-Flash Plus
Plné piny
ULTRA DURABLE
Technologie GIGABYTE Ultra Durable™ klade důraz na odolnost produktů a vysoce kvalitní výrobní proces. Základní desky GIGABYTE používají ty nejlepší komponenty a využívají výztuž u každého slotu, aby byly všechny odolné a měly dlouhou životnost.

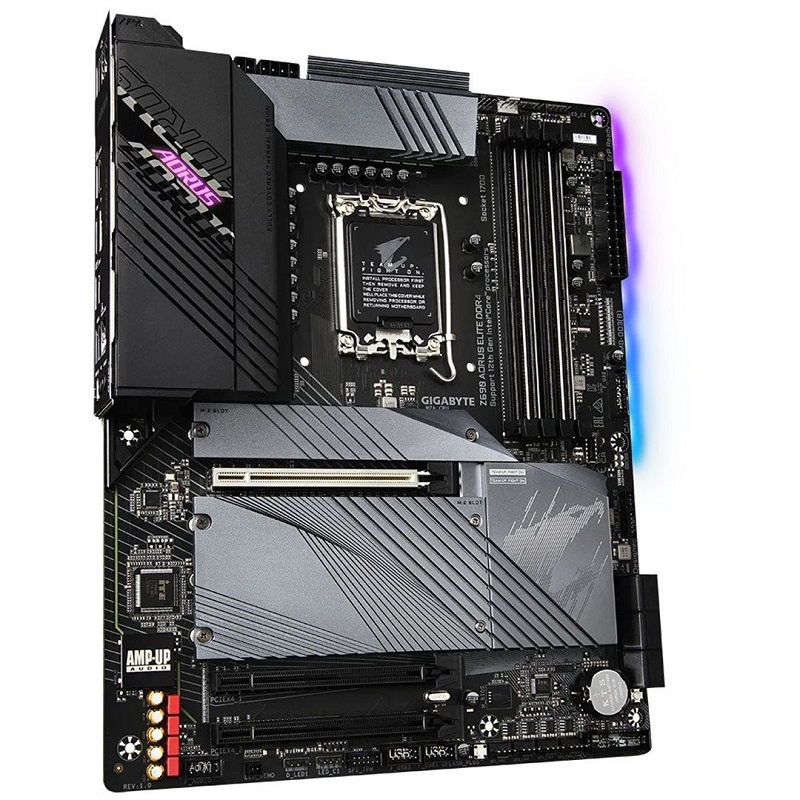

Klíčové funkce

Podpora 12. generace procesorů řady Intel® Core™
Dvoukanálové Non-ECC Unbuffered DDR4, 4 sloty DIMM
Přímé 16+1+2fázové digitální VRM se 70A napájecí fází* a tantalovými polymerovými kondenzátory
Stíněné trasy k pamětem pro ochranu proti rušení
Chlazení Fully Covered s chladiči MOSFETů High Coverage
AMP-UP Audio s ALC1220 a WIMA audiokondenzátory
Rychlá 2,5GbE LAN se správou šířky pásma
4x Ultra-Fast NVMe PCIe 4.0/3.0 x4 M.2 with Enlarged Thermal Guards
SuperSpeed USB 3.2 Gen2x2 TYPE-C® umožňuje přenosovou rychlost až 20 Gb/s
RGB FUSION 2.0 s vícezónovými adresovatelnými LED, podpora adresovatelných LED a RGB LED pásků
Smart Fan 6 s několika teplotními čidly a hybridními konektory ventilátoru s funkcí FAN STOP
Q-Flash Plus Update BIOS bez nutnosti instalace procesoru, paměti a grafické karty
*Maximální proudová kapacita napájecí fáze je závislá na fázi VCORE.

Procesor
LGA1700 socket: Support for 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors*
Velikost L3 cache závisí na použitém procesoru
* Please refer to "CPU Support List" for more information.
Čipset
Čipová sada Intel® Z690
Paměť
Podpora pro paměťové moduly DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz
4× slot DDR DIMM s podporou až 128 GB (32 GB na jeden DIMM) systémové paměti
Dvoukanálová architektura paměti
Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8 (operujících v non-ECC režimu)
Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Podpora paměťových modulů s XMP profilem (Extreme Memory Profile)
(Více informací naleznete v „seznamu podporovaných pamětí“.)
Integrovaná grafika
Integrovaná grafika – podpora Intel® HD Graphics
1× port HDMI port, podpora maximálního rozlišení 4 096 × 2 160 @ 60 Hz
* Podpora HDMI verze 2.1 a HDCP 2.3.
** Podpora portů kompatibilních s nativním HDMI 2.1 TMDS
1× DisplayPort, podpora maximálního rozlišení 4 096 × 2 304 @ 60 Hz
* Podpora pro DisplayPort verze 1.2 a HDCP 2.3.
(Specifikace u grafiky se mohou lišit v závislosti na použitém procesoru.)
Zvuk
Kodek Realtek® ALC1220-VB
* Výstupní jack line out na zadním panelu podporuje DSD audio.
HD audio
2kanálový analogový výstup
Podpora digitálního S/PDIF výstupu
7.1kanálový digitální signál
* Skutečný výstup digitálního signálu se může lišit v závislosti na přehrávaném obsahu a použitém softwaru a je vyžadován externí převodník.
LAN
čip Realtek® 2.5GbE LAN (2,5 Gb/s/1 Gb/s/100 Mb/s)
Rozšiřující sloty
1× slot PCI Express ×16, běžící jako ×16 (PCIEX16)
Pokud je osazená pouze jedna grafická karta pro PCI Express, ujistěte se, že ji instalujete do slotu PCIEX16, abyste dosáhli optimálního výkonu.
(Slot PCIEX16 vyhovuje standardu PCI Express 5.0.)
2× slot PCI Express ×16 běžící na ×4 (PCIEX4_1, PCIEX4_2)
(Sloty PCIEX4 vyhovují standardu PCI Express 3.0.)
Rozhraní pro ukládání dat
Procesor
1× konektor M.2 (Socket 3, M key, podpora SSD typu 2260/2280/22110 PCIe 4.0 x4/x2) (M2A_CPU)
Čipset
1× konektor M.2 (Socket 3, M key, podpora SSD typu 2260/2280/22110 SATA and PCIe 4.0 x4/x2) (M2M_SB)
2× konektor M.2 (Socket 3, M key, podpora SSD typu 2260/2280/22110 PCIe 4.0 x4/x2) (M2Q_SB/M2P_SB)
6× konektor SATA 6 Gb/s
Podpora režimů RAID 0, RAID 1, RAID 5 a RAID 10
* Informace o instalaci konektorů M.2 a SATA naleznete v části "2-7 Internal Connectors".
Připravený pro Intel® Optane™ Memory
* Akceleraci systému pomocí paměti Intel® Optane™ Memory lze aktivovat pouze na konektorech M.2 podporovaných čipovou sadou.
Technologie více grafik
Podpora pro technologie AMD Quad-GPU CrossFire™ a 2-Way AMD CrossFire™
USB
Čipset
1× port USB Type-C® na zadním panelu, s podporou USB 3.2 Gen 2x2
1× port USB Type-C® s podporou USB 3.2 Gen 2 dostupný po připojení na interní konektor USB
2× porty USB 3.2 Gen 2 Type-A (červené) na zadním panelu
5× port USB 3.2 Gen 1 (3 porty na zadním panelu, 2 porty dostupné přes interní konektor USB)
Čipová sada + 2 rozbočovače USB 2.0
8× porty USB 2.0/1.1 (4 porty na zadním panelu, 4 porty dostupné po připojení na interní konektory USB)
Interní konektory
1× 24pinový ATX hlavní napájecí konektor
1× 8pinový ATX 12V napájecí konektor
1× 4pinový napájecí konektor ATX 12V
1× konektor pro ventilátor na chladiči procesoru
1× konektor pro ventilátor vodního chlazení procesoru
3× konektor pro systémové ventilátory
1× konektor pro systémový ventilátor/čerpadlo vodního chlazení
2× konektor pro pásky s adresovatelnými LED
2× konektory pro pásky RGB LED
4× konektory M.2 Socket 3
6× konektor SATA 6Gb/s
1× konektor pro tlačítka a LED na předním panelu
1× konektor čelního audiopanelu
1× interní vývod USB Type-C®, s podporou USB 3.2 Gen 2
1× interní konektor USB 3.2 Gen 1
2× interní konektory USB 2.0/1.1
2× konektor pro přídavnou kartu Thunderbolt™
1× konektor Trusted Platform Module (pouze pro moduly GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

Více informací na: https://www.gigabyte.cz/products/page/mb/z690_aorus_elite_ddr4/sp#sp
